Телекоммуникационный шкаф ЦМО ШТВ-1-30.7.6-43АА-Т1

Представленный напольный телекоммуникационный шкаф модели ШТВ-1-30.7.6-43АА-Т1 предназначен для круглогодичной эксплуатации на улице. Изготовлен из оцинкованной стали с системой климат-контроля, обеспечивающей оптимальные условия для размещения оборудования.

Шкаф соответствует стандарту 19" (ГОСТ 28601-90), имеет климатическое исполнение УХЛ1 (ГОСТ 15150) и способен функционировать в диапазоне температур от -50 °C до +45 °C при относительной влажности до 80% при 20 °C.

Система микроклимата:

Шкаф оснащен полупроводниковым обогревателем мощностью 600 Вт, вентиляторным модулем серии R-FAN и двухсекционным вентиляционным фильтром. Степень защиты корпуса от влаги и пыли соответствует IP54.

Для контроля микроклимата предусмотрены:

* Датчик положения двери;
* Датчик температуры;
* Гигростат для регулирования работы обогревателя в зависимости от уровня влажности.

Дополнительные элементы, обеспечивающие защиту от атмосферных воздействий:

* Термоизоляционный материал на клеевой основе для утепления стенок, крыши и основания;
* Пенорезиновый уплотнитель по контуру двери;
* Вентиляционные отверстия в виде жабр для циркуляции воздуха;
* Уклон крыши для предотвращения скопления влаги;
* Система «антикапля»;
* Перфорация задней панели.

Электрическая безопасность:

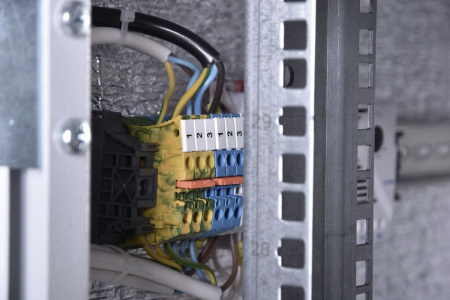

Вводно-распределительное устройство (ВРУ) шкафа включает автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (6 мм и 4 мм) и модульную розетку, обеспечивая корректную и безопасную работу системы.

Срок службы компонентов:

* Вентиляторы R-FAN: 5.5 лет;
* Обогреватель: 5 лет;
* Климат-система: 5.5 лет;

Фильтр рекомендуется менять по мере загрязнения, но не реже раза в два года.

Конструкция и габариты:

Шкаф имеет сварную конструкцию высотой 30 U, шириной 745 мм и глубиной 645 мм. Полезная глубина составляет 530 мм. Оснащен двумя парами направляющих, системой заземления, дверным замком с поворотной ручкой и съемным цоколем высотой 10 см. Светодиодный светильник срабатывает при открывании двери.

Несущая способность шкафа при распределенной статической нагрузке составляет 800 кг. Регулируемое заглушенное отверстие в основании предназначено для ввода кабелей.

Электрооборудование и датчики размещены на двух DIN-рейках в телекоммуникационном отсеке: гигростат и терморегулятор - на верхней, ВРУ и обогреватель - на нижней. Уровень защиты от поражения электрическим током соответствует классу I (ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96).

В комплект поставки входят два кабельных ввода с гайкой М32, 10 резиновых заглушек и набор для блокировки задней двери. Листовые детали шкафа покрыты порошковой краской светло-серого цвета (RAL 7035). Габариты шкафа: 745×645×1575 мм, вес: 147 кг. Питание: 230 В, 50 Гц. Шкаф устанавливается на ровную горизонтальную поверхность и крепится анкерными болтами.
